机器人喷涂设备是一种集机械、电子、控制、材料等多学科技术于一体的自动化系统，其核心目标是通过高精度、高效率的喷涂作业实现工件表面涂层的均匀覆盖。

以下是其主要组成部分的详细描述：

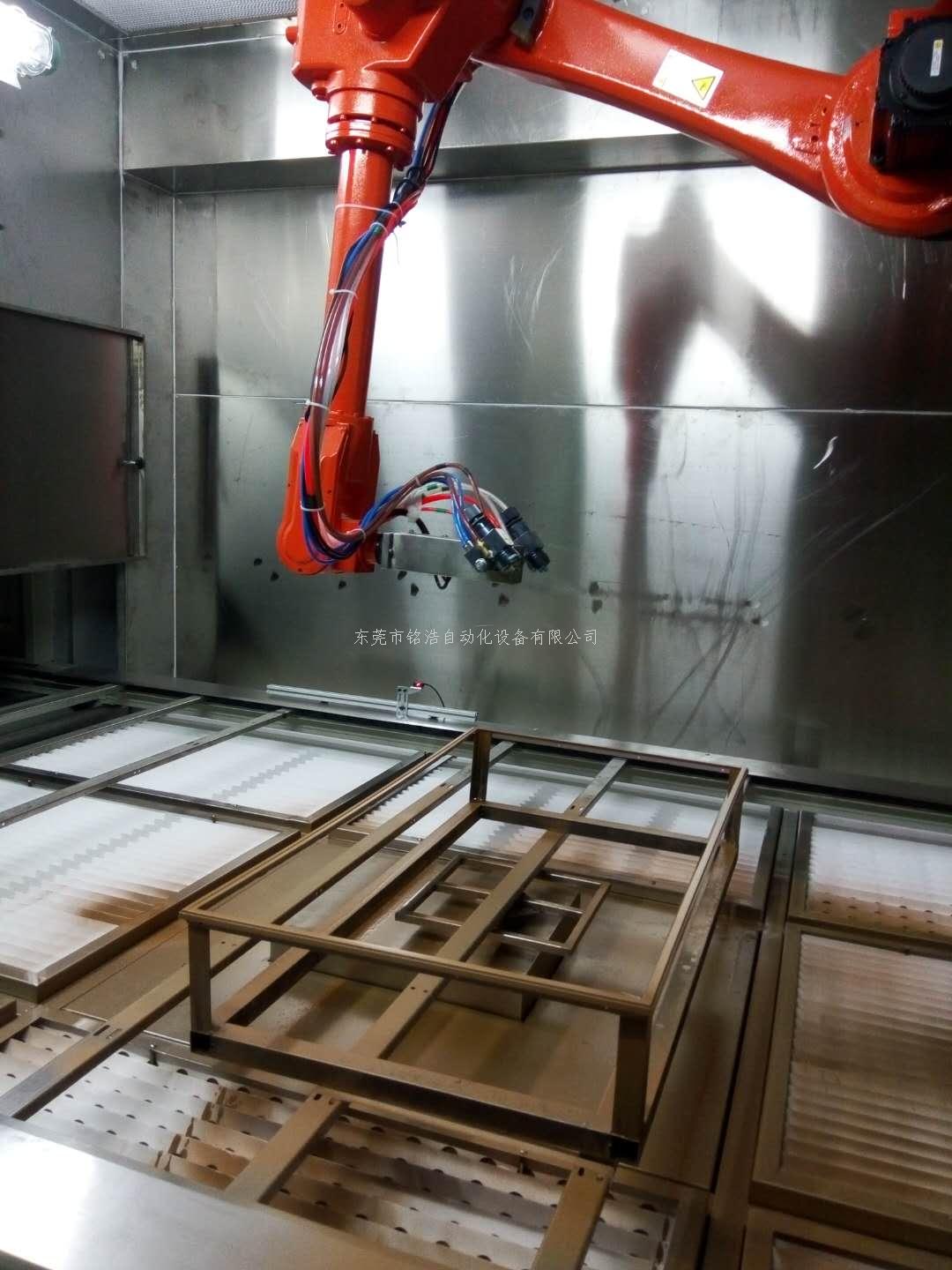

1. 工业机器人本体

• 结构与功能：
  • 多关节机械臂：通常为6轴或7轴设计，提供高灵活性和大工作范围，可模拟人类手臂的复杂运动，适应不同形状工件的喷涂需求。
  • 防爆设计：针对溶剂型涂料等易燃易爆环境，配备正压防爆柜、防爆电机等，确保操作安全。
  • 负载能力：根据喷枪和涂料类型，负载能力覆盖6kg至20kg，支持重型喷枪或双组份混合设备的搭载。
• 关键参数：
  • 重复定位精度：±0.1mm至±0.02mm（高端型号可达±0.01mm）。
  • 最大运动速度：单轴最高达450°/s，确保快速响应和高效作业。
  • 防护等级：IP65或更高，适应粉尘、潮湿等恶劣工业环境。

2. 喷涂系统

（1）喷枪与喷头

• 类型选择：
  • 空气喷枪：通过压缩空气雾化涂料，适用于低粘度涂料（如水性漆）。
  • 静电喷枪：利用静电吸附原理提高涂料利用率，减少过喷（上漆率可达80%以上）。
  • 无气喷枪：通过高压泵直接喷射涂料，适用于高粘度材料（如防火涂料、重防腐涂料）。
  • 旋杯喷涂：高速旋转杯体雾化涂料，适用于金属漆等高光泽度涂层。
• 关键参数：
  • 雾化压力：可调范围0.1-0.7MPa，影响涂料颗粒大小和分布。
  • 喷幅宽度：通过调节成型空气控制，覆盖范围从50mm至1000mm以上。

（2）供漆与供粉系统

• 涂料供应：
  • 定量齿轮泵：精度±1%，确保涂料流量稳定。
  • 恒温控制单元：温度波动±2℃以内，防止涂料因温度变化导致粘度异常。
  • 双组份混合装置：自动按比例混合主剂与固化剂，支持环氧、聚氨酯等双组份涂料。
• 粉末涂料供应：
  • 流化床供粉桶：通过压缩空气使粉末流化，避免结块。
  • 粉泵与文丘里管：输送粉末至喷枪，并控制供粉量（精度±5%）。

（3）换色系统

• 快速换色阀组：
  • 采用气动或电动驱动，切换时间缩短至10-30秒，减少清洗溶剂消耗。
  • 支持多达16种颜色自动切换，适应小批量多品种生产。
• 清洗模块：
  • 溶剂循环清洗或脉冲空气吹扫，彻底清除残留涂料，防止交叉污染。

3. 控制系统

（1）机器人控制器

• 核心功能：
  • 执行运动程序（如示教再现或离线编程轨迹）。
  • 协调多轴联动，实现复杂路径规划（如曲面跟踪、边缘避让）。
  • 支持外部信号交互（如与输送线、烘干炉同步）。
• 技术特点：
  • 实时操作系统（RTOS），确保运动控制无延迟。
  • 碰撞检测与安全停止功能，保护设备和人员。

（2）喷涂工艺控制器

• 参数调节：
  • 涂料流量：通过泵速或阀开度控制（范围0-1000ml/min）。
  • 雾化压力：调节压缩空气压力（0.1-0.7MPa）。
  • 静电电压：针对静电喷枪，可调范围0-100kV。
  • 成型空气：控制喷幅形状（圆形或扇形）。
• 智能优化：
  • 基于涂料粘度、环境温湿度自动调整参数。
  • 涂层厚度闭环控制（通过激光测厚仪反馈）。

（3）集成控制系统（PLC/HMI）

• 功能扩展：
  • 协调机器人、喷涂设备、输送系统（如转台、输送链）运行。
  • 提供人机交互界面（HMI），支持参数设置、故障诊断、生产数据记录。
  • 与工厂MES系统对接，实现生产计划下发和质量追溯。

4. 辅助系统

（1）安全装置

• 物理防护：
  • 安全围栏、光栅、安全门，防止人员误入危险区域。
  • 急停按钮（E-Stop），一键停止所有运动。
• 软件防护：
  • 安全区域监控（如虚拟围栏），超限自动减速或停止。
  • 碰撞检测（通过扭矩传感器或力反馈）。

（2）工件识别与定位系统

• 视觉系统：
  • 2D/3D相机识别工件位置、姿态和缺陷，引导机器人精确喷涂。
  • 支持条码/二维码扫描，自动调用对应工艺程序。
• 激光扫描仪：
  • 实时测量工件轮廓，动态调整喷涂轨迹（适用于变形件或批量差异件）。

（3）废气与废水处理系统

• 废气处理：
  • 干式过滤（纸盒过滤）或湿式洗涤（水帘柜），收集过喷漆雾。
  • 活性炭吸附或催化燃烧装置，处理VOCs（挥发性有机物）。
• 废水处理：
  • 循环水系统过滤漆渣，减少水资源消耗。
  • 符合环保排放标准（如GB 16297-1996《大气污染物综合排放标准》）。

5. 其他可选组件

• 转台/变位机：
  • 实现工件旋转或翻转，配合机器人完成多面喷涂。
• 烘干炉：
  • 集成红外、热风或UV固化功能，缩短涂层干燥时间。
• 离线编程软件（OLP）：
  • 在虚拟环境中模拟喷涂路径，减少现场调试时间（提升效率30%以上）。

总结

机器人喷涂设备通过模块化设计，将机器人本体、喷涂系统、控制系统和辅助系统深度集成，形成一套高效、精准、安全的自动化解决方案。其核心价值在于：

• 质量提升：涂层均匀性误差≤±1μm，缺陷率降低至0.5%以下。
• 效率优化：单台设备可替代3-5名人工，节拍时间缩短50%以上。
• 成本节约：涂料利用率提高至90%-95%，能耗降低20%-30%。
• 环保合规：VOC排放<35g/m²，满足严苛的环保法规要求。
