​1.外型尺寸W1900*D3300*H2600mm

2.水箱采用SUS304δ1.5mm不锈钢板折弯制作，表面打磨处理

3.墙板采用SUSδ1.5mm不锈钢板折弯制作，表面抛光处理

4.挡水板采用SUS304δ1.2mm不锈钢板折弯制作，表面打磨处理

​

5.下部四周水帘板采用SUS304δ1.2进口不锈钢板制作

6.废气抽风机:10HP恒炜水洗台专用风机抽风，抽风量约为12000M³/H，全压650Pa

7.抽风室内装有多个可调球形PVC雾化喷嘴，形成二次花撒增加除污效果

8.源立循环水泵2HP，流量22M3/H，扬程20M

9.循环水路用联塑牌PVC管及相关配件

11.玻璃推拉门，喷涂时保持关闭状态保持喷涂车间干净

12.负压吸风口：采用40*40方通制作过滤器挡板采用SUS201#1.5mm不锈钢板制作；

13.过滤器：采用天井棉制作；

14.防爆型日光灯40W（3C认证）

15.喷漆柜抽风风管400*400mm  5米

a.用0.5-1.0mm镀锌板制造风管；

b.2.机制法兰连接；

c.3.帆布软连接;

d.4.配有调风阀;

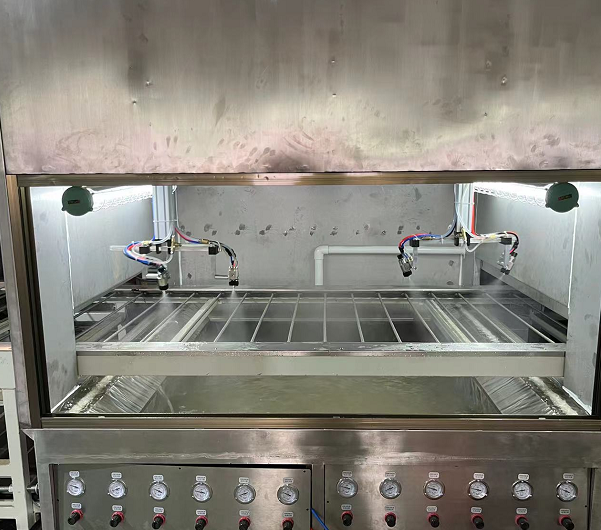

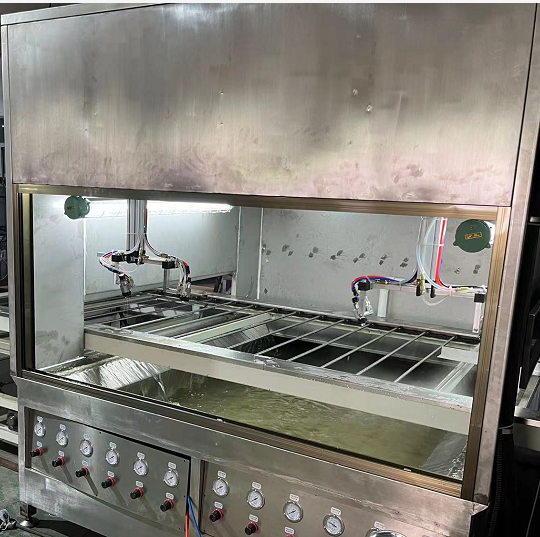

15.特点:水帘水洗式喷漆柜是是新型漆雾分离及净化设备，采用文氏管效应原理,利用高速流动的含有漆雾空气,将水槽中的水卷起,并使用涡卷装置使漆雾与水充分混合,将漆雾变成凝结的粉状物留在水内,净化后的空气排入大
